DAS 3000 kvörðunartæki

Vörulýsing

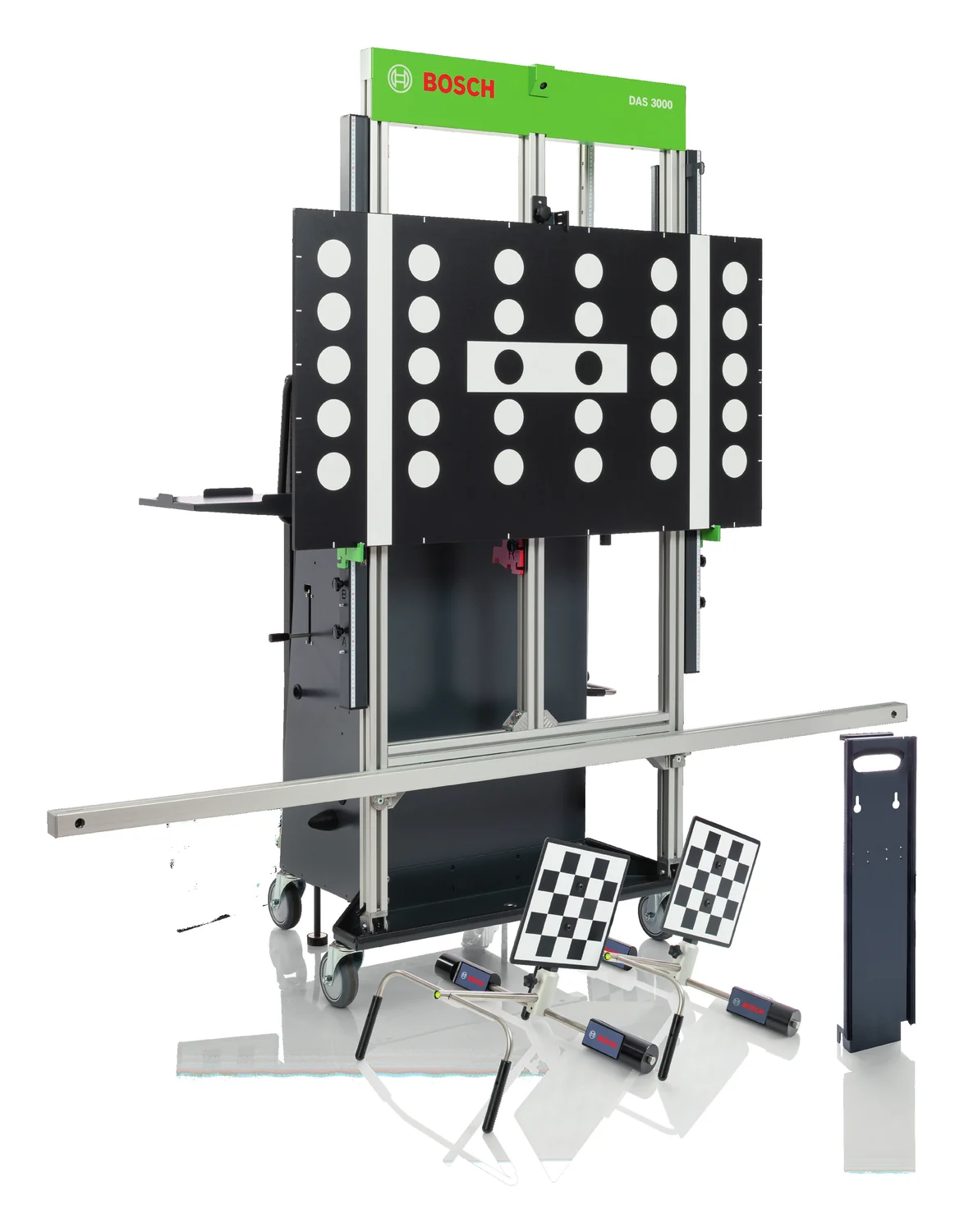

Bosch DAS 3000 S20 er færanlegt kvörðunartæki fyrir akstursaðstoðarkerfi (ADAS). Það kvarðar bæði frammyndavél og framratsjá og er notað eftir verk sem hreyfa skynjarana eða umhverfi þeirra — framrúðuskipti, réttingar, skynjaraskipti og hjólastillingar sem breyta akstursás bílsins.

Innbyggðar myndavélar mæla fjarlægð að bílnum og stillingu gagnvart akstursási, svo uppstillingin er lesin af skjánum í stað þess að vera mæld með málbandi. Felguklemmur með marki gefa viðmiðið á framhjólunum og stuðaraplatan mælir fjarlægð að stuðara nákvæmlega eins og framleiðendur gera kröfu um. Tækið prentar út staðfestingu á því að það hafi verið rétt stillt af.

XL marktaflan sem fylgir er með VW-mynstri fyrir myndavél og ratsjárspegli í sömu töflu og nær öllum hæðum ratsjárfestinga. Fyrir aðrar bíltegundir bætast við marktöflur úr Multi-Target-Shop.

Helstu eiginleikar

• Kvörðun frammyndavélar og framratsjár í sama tæki

• Stafræn staðsetning og fjarlægðarmæling með innbyggðum myndavélum

• Uppstilling miðuð við akstursás bílsins

• XL marktafla með VW-mynstri og ratsjárspegli

• Felguklemmur með marki, festast á sekúndum

• Stuðaraplata fyrir nákvæma fjarlægðarmælingu

• Þriggja punkta ratsjárkvörðun: −2°, 0° og +2°

• Hæðar- og hallastilling fyrir bása með upphækkuðum lyftum

• Útprentun sem skjalfestir rétta uppstillingu

Helstu kostir

• Verkið klárast á staðnum í stað þess að senda bílinn annað

• Uppfyllir kröfur bílaframleiðenda um kvörðun eftir viðgerð

• Stafræn mæling tekur óvissuna úr uppstillingunni

• Útprentunin er skjalfesting sem stenst skoðun eftir á

• Stór hjól og sterk grind — færanlegt milli bása

• Ein marktafla dekkar bæði myndavél og ratsjá hjá VW-samstæðunni

Tæknilegar upplýsingar

Eiginleiki	Gildi
Gerð	DAS 3000 S20
Vörunúmer Bosch	0 684 300 109
Kvörðun	Frammyndavél og framratsjá
Viðmið við uppstillingu	Akstursás bílsins
Hæð ratsjárfestinga sem næst	260–1.000 mm
Mesta hliðarskekkja ratsjárfestingar	± 750 mm
Hæðarstilling mælistangar	700–1.850 mm
Færsla marktöfluvagns	± 800 mm
Hliðarfærsla mælipalla	0–300 mm
Sporvídd bíls	1.650–2.200 mm
Fjarlægðarmæling	0,4–6 m
Sýndarmiðlína	allt að 6 m
Mæling akstursáss	allt að 8 m
Felgustærðir felguklemma	13–22″ (23–28″ með aukabúnaði)
Hallastillingar ratsjár	−2° / 0° / +2°
Mál (H × B × D)	2.090 × 2.030 × 730 mm
Eigin þyngd	um 120 kg

Það sem fylgir með

• Kvörðunartæki á vagni

• XL marktafla með VW-mynstri og ratsjárspegli

• Fjarlægðarmælibúnaður (stöng með viðmiðunarspjaldi)

• Myndavélasett „akstursás“

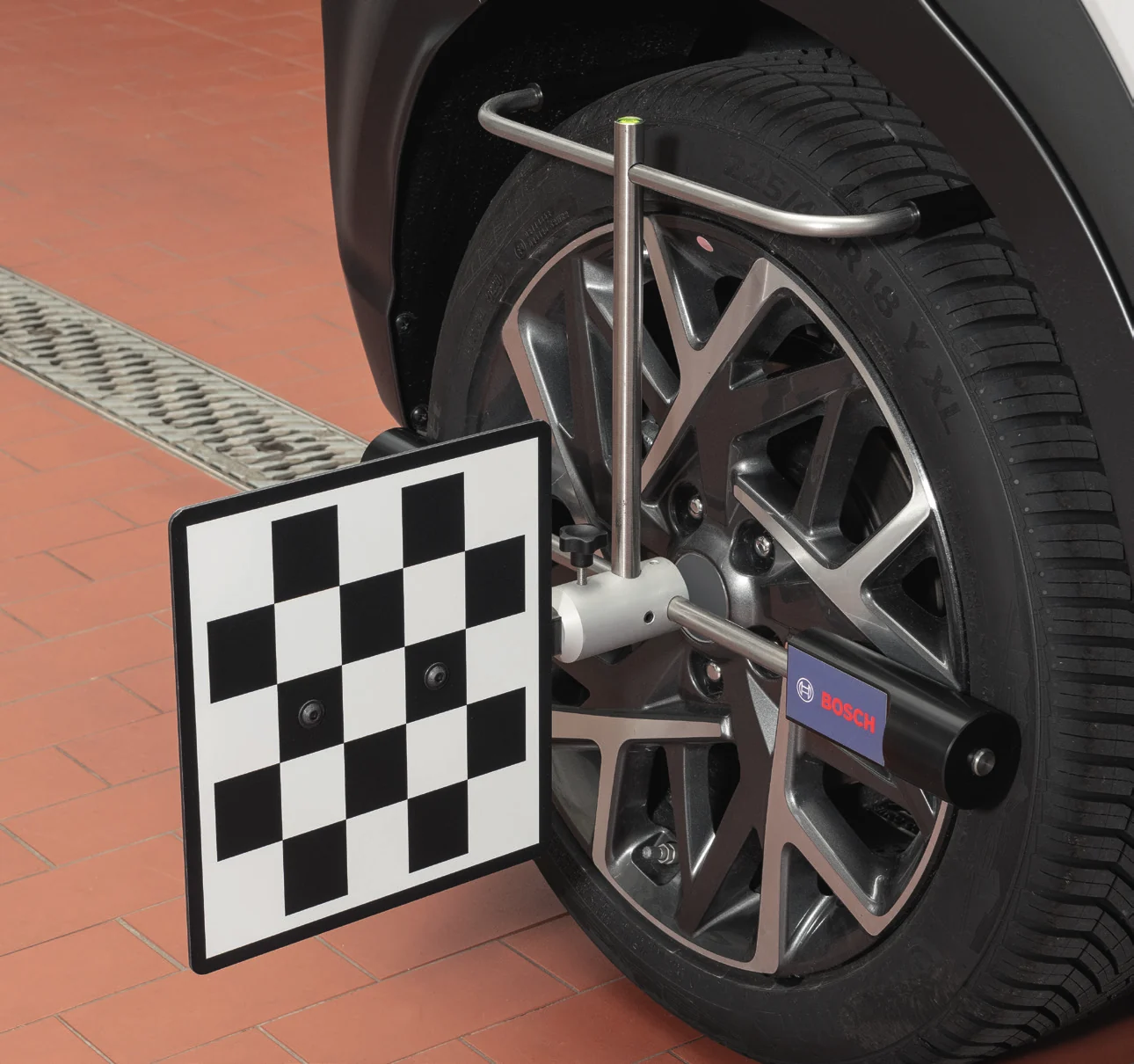

• Felguklemmur með marki (sett)

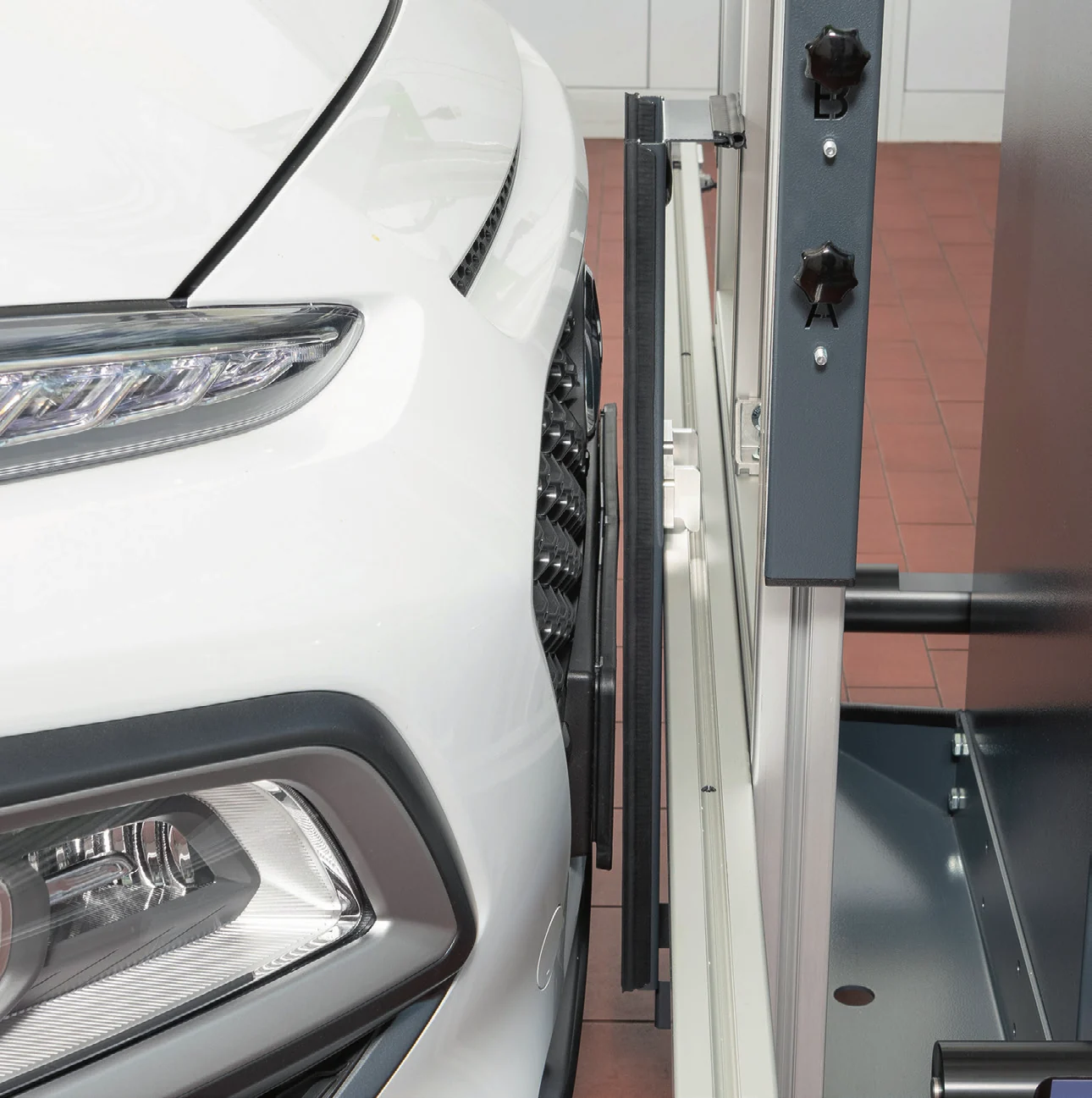

• Stuðaraplata

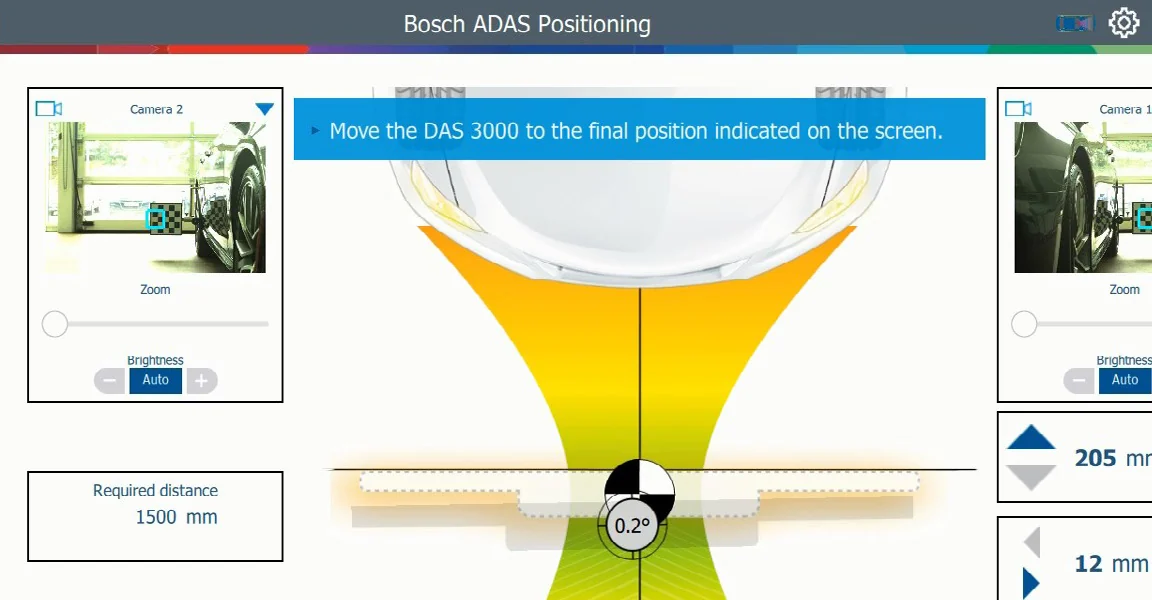

• ADAS Positioning hugbúnaður

Athugið

Kvörðunarferlið sjálft er keyrt úr greiningarhugbúnaðinum ESI[tronic] ásamt Bosch greiningartæki (KTS-röðinni). DAS 3000 stillir markið rétt upp; greiningarbúnaðurinn talar við bílinn. Hvorugt fylgir með tækinu.

Marktöflur fyrir aðrar bíltegundir en VW-samstæðuna og Subaru fást sérstaklega úr Multi-Target-Shop.
