Endurskinsborði 3M Dimond Grade Gulur

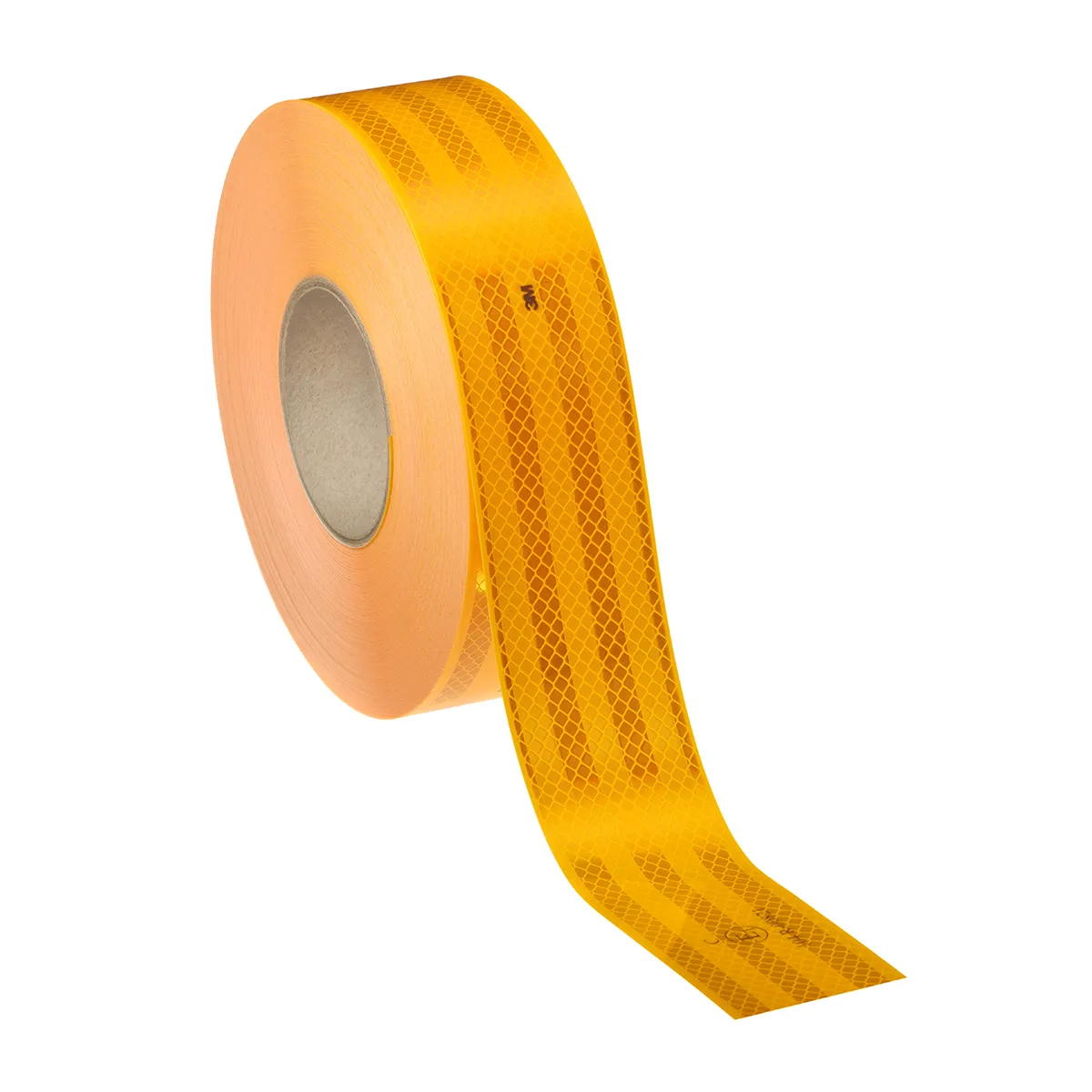

3M Diamond Grade 983-71 gulur endurskinsborði, ECE 104

3M™ Diamond Grade™ Conspicuity Vehicle Markings 983-71 ES er hágæða endurskinsborði úr Series 983 vörulínunni. Hann notar örprismat endurskinsefni sem er hannað til að endurkasta ljósi aftur í átt að ljósgjafanum og bæta þannig sýnileika stórra ökutækja í lítilli birtu og myrkri.

3M tilgreinir 983-71 fyrir vörubíla og tengivagna, sérstaklega til merkinga á hliðum og aftan á ökutækjum. Góð endurspeglun við víð innfallshorn hjálpar til við að gera ökutækið sýnilegra þegar það beygir, stendur þvert á akstursstefnu eða sést frá hlið.

Borðinn er gulur og ECE 104 merktur. Þessi útfærsla er jafnframt með lokuðum brúnum, „Edge Sealed“, sem ver uppbyggingu endurskinsefnisins við brúnir borðans. 3M Series 983 er með þrýstinæmu lími og bakfilmu sem er auðvelt að fjarlægja við uppsetningu.

Series 983 byggir á málmlausri uppbyggingu og 3M lýsir vörulínunni sem veðurþolinni og endingargóðri gegn óhreinindum og öldrun.

Helstu eiginleikar

• Mjög endurskinsterkt örprismat endurskinsefni.

• Hönnuð fyrir sýnileikamerkingar á stórum ökutækjum.

• Gulur endurskinsborði.

• ECE 104 merkt útfærsla.

• 53,5 mm breidd.

• 50 m rúlla.

• Lokaðar brúnir, Edge Sealed.

• Mikil endurspeglun við víð innfallshorn.

• Þrýstinæmt lím.

• Bakfilma sem auðvelt er að fjarlægja.

• Málmlaus uppbygging.

• Tærir ekki.

• Hönnuð til að standast áhrif veðurs, óhreininda og öldrunar.

• Hentar á slétt yfirborð ökutækja.

Notkunarsvið

3M 983-71 er sérstaklega ætlaður fyrir sýnileikamerkingar á:

• vörubílum

• tengivögnum

• stórum atvinnuökutækjum þar sem Series 983 merkingar eiga við

• hliðum ökutækja

• aftari hluta ökutækja

Megintilgangurinn er að gera útlínur og stærð ökutækisins greinilegri fyrir aðra vegfarendur, sérstaklega við litla birtu eða þegar ljós ökutækja fellur á endurskinsborðann.

Tæknilegar upplýsingar

Diamond Grade örprismatækni

Series 983 er framleidd úr mjög endurskinsterku örprismat efni. Prismurnar beina stórum hluta þess ljóss sem fellur á yfirborðið aftur í átt að ljósgjafanum.

Þetta er sérstaklega mikilvægt fyrir stór ökutæki þar sem ljós getur fallið á merkingarnar frá mismunandi sjónarhornum. 3M leggur því áherslu á bæði mikla endurspeglun og góða virkni við víð innfallshorn í Series 983 vörulínunni.

ECE 104 merkt útfærsla

3M 7100206466 er sérstaklega skráð sem 983-71, Yellow, Edge Sealed, ECE 104 marked.

ECE útfærslan aðgreinir þessa gerð frá öðrum 983-71 útgáfum sem framleiddar eru fyrir önnur markaðssvæði eða aðrar kröfur. Við val á borða fyrir ökutæki skal því gæta þess að rétt gerð og merking sé valin fyrir viðkomandi notkun.

Aðrar gerðir af 3M Diamond Grade Series 983

3M býður Series 983 í nokkrum litum og útfærslum eftir gerð ökutækis og merkingu.

983-10 ES, hvítur

Hvít útfærsla af Series 983 með lokuðum brúnum og ECE 104 merkingu. Rúllan er 53,5 mm x 50 m.

983-71 ES, gulur

Gula útfærslan sem 3M ID 7100206466 tilheyrir. Hún er ECE 104 merkt, með lokuðum brúnum og sérstaklega tilgreind fyrir vörubíla og tengivagna.

983-72 ES, rauður

Rauð ECE 104 merkt útfærsla með lokuðum brúnum. Stærð 53,5 mm x 50 m.

983-21 ES, flúorgulur

Flúorgul Diamond Grade útfærsla sem sameinar endurspeglun Series 983 við áberandi flúorlit. ECE 104 merkt gerð er fáanleg í 53,5 mm x 50 m.

983-23 ES, flúorgulur/grænn

Mjög sýnileg flúorgul/græn gerð sem 3M tilgreinir sérstaklega fyrir neyðar- og viðbragðsökutæki. 3M tilgreinir þessa gerð sem 51 mm x 45,72 m og að hún fari fram úr NFPA 1901 kröfum.

983-32, rauður/hvítur

Rauð og hvít Series 983 útfærsla með víxlmynstri. 3M skráir meðal annars 51 mm x 45,7 m gerð.

Segmenteraðar Diamond Grade gerðir

Fyrir ákveðin ökutæki býður 3M einnig Series 983 S, þar sem endurskinsefnið er segmenterað frekar en samfellt.

Meðal gerða eru:

• 983-10 S, hvítur

• 983-71 S, gulur

• 983-72 S, rauður

3M skráir meðal annars 983-10 S og 983-71 S sem ECE 104 merktar, 50 mm x 50 m segmenteraðar merkingar fyrir tankökutæki.

Leiðbeiningar um uppsetningu

Undirbúningur

Réttur undirbúningur yfirborðs hefur mikil áhrif á viðloðun og endingu borðans.

Series 983 er samkvæmt tæknigögnum 3M ætlað fyrir málað eða ómálað, flatt málmyfirborð án hnoða.

Fyrir uppsetningu skal:

1. Ganga úr skugga um að yfirborðið sé hreint.

2. Fjarlægja ryk, óhreinindi, fitu og annað sem getur haft áhrif á viðloðun.

3. Þurrka yfirborðið vandlega.

4. Tryggja að bæði umhverfishiti og yfirborð séu við viðeigandi hitastig.

5. Mæla og staðsetja borðann áður en bakfilman er fjarlægð.

Hitastig við uppsetningu

3M tilgreinir 10 °C sem ráðlagðan lágmarks uppsetningarhita fyrir Series 983, bæði fyrir umhverfi og yfirborð.

Ekki er því ráðlagt að setja borðann á mjög kalt yfirborð án þess að fyrst séu tryggðar viðeigandi uppsetningaraðstæður.

Líming borðans

1. Mælið lengdina sem á að merkja.

2. Staðsetjið borðann áður en bakfilman er fjarlægð að fullu.

3. Fjarlægið bakfilmuna jafnt og þétt.

4. Leggið límhlið borðans á hreint og þurrt yfirborðið.

5. Þrýstið borðanum jafnt niður til að virkja þrýstinæma límið.

6. Vinnið kerfisbundið eftir lengd borðans svo loft festist ekki undir efninu.

7. Þrýstið sérstaklega vel yfir brúnir og enda.

Series 983 er með öflugu þrýstinæmu lími og bakfilmu sem auðvelt er að fjarlægja.

Uppsetning við samskeyti og ójöfnur

3M tekur fram að ending Series 983 geti minnkað ef efnið er ekki rétt skorið við:

• hnoð

• samskeyti

• samskeyti yfirbyggingar

• aðrar hindranir á yfirborðinu

Einnig getur röng yfirborðsmeðhöndlun eða röng uppsetning dregið úr endingu og viðloðun.

Þrif og viðhald

Til að endurskinsborðinn haldi sem bestum eiginleikum skal halda yfirborðinu hreinu.

Series 983 er hönnuð til að standast veður, óhreinindi og öldrun, en uppsöfnuð óhreinindi á yfirborðinu geta dregið úr sýnilegri endurspeglun.

Við þrif skal forðast að skemma brúnir eða yfirborð borðans. 3M tekur sérstaklega fram að röng notkun háþrýstiþvotts og snerting við óviðeigandi efni eða leysiefni geti dregið úr endingu.

Geymsla

Series 983 skal samkvæmt 3M geyma:

• á þurrum stað

• varið gegn beinu sólarljósi

• við 18–24 °C

• við 30–50% rakastig

• með rúllur láréttar í upprunalegum umbúðum
